TGTR 2020-3-D65-IQ
Kompaktklemmhalter mit verstärkten Schneidenträgern zum Ein- und Abstechen. Hauptsächlich zum Abstechen relativ großer Durchmesser auf Maschinen mit Abgreifspindel mit 16 oder 20 mm Vierkant-Schaftmeißeln.
Produktspezifikationen
| Unit | M | Schneidbreite max. (CWX) | 3.5 mm |
| Anwendung | | Abstechen | Einstechen | | Kopflänge (LH) | 40 mm |
| Schafthöhe (H) | 20 mm | Axial Stechen - Maximaldurchmesser | - |
| Gesamtlänge (OAL) | 125 mm | Schneidenposition | External |
| Richtung (HAND) | Right Hand | Aufnahmeschaft Norm | SQ |
| Schaftausführung | Steel | Produktart | Parting & Grooving Tools |
| Schneidtiefe, max. (CDX) | 3.5 mm | Schneiddurchmesser (CUTDIA) | 65 mm |
| Schaftbreite (B) | 20 mm | Maßsystem | Metric22 |
| Schneidbreite min. (CWN) | 2.8 mm | Produktbeschreibung | Kompaktklemmhalter mit verstärkten Schneidenträgern zum Ein- und Abstechen. Hauptsächlich zum Abstechen relativ großer Durchmesser auf Maschinen mit Abgreifspindel mit 16 oder 20 mm Vierkant-Schaftmeißeln. |
| Körperbreite (WB) | 2.5 mm |
Produkteigenschaften
Gruppenbezeichnung
TGTR/L-D
Produktbeschreibung
Kompaktklemmhalter mit verstärkten Schneidenträgern zum Ein- und Abstechen. Hauptsächlich zum Abstechen relativ großer Durchmesser auf Maschinen mit Abgreifspindel mit 16 oder 20 mm Vierkant-Schaftmeißeln.
Bemerkung

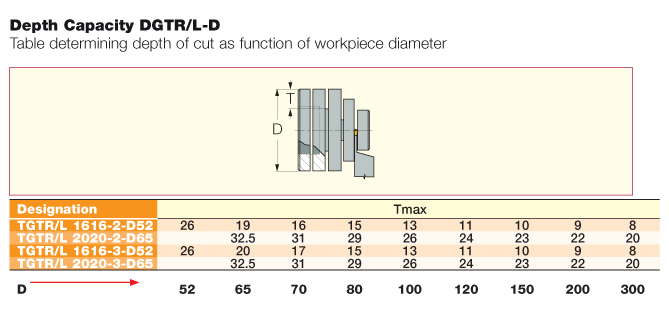

For depth of cut vs. workpiece diameter, click on "More Info"
Versandinfos
Verpackungsgewicht
0.3490
