GHGR 25-5
Klemmhalter für die Außenbearbeitung zum tiefen Einstechen, Stechdrehen und Abstechen
Produktspezifikationen
| Anwendung | | Abstechen | Außen Konturdrehen | Drehen | Einstechen | Gewindedrehen (Außen Grip) | Gewindedrehen (Außenklemmung) | Rückseitiges Außendrehen | | Funktionsbreite (WF) | 22.9 mm |
| Schneidtiefe, max. (CDX) | 25 mm | Kopflänge (LH) | 41 mm |
| Schafthöhe (H) | 25 mm | Gesamtlänge (OAL) | 140 mm |
| Schaftbreite (B) | 25 mm | Schaftausführung | Steel |
| Kühlmitteleigenschaft (CSP) | External | Produktart | Turn-Groove Tools |
| Schneidbreite min. (CWN) | 5 mm | Maßsystem | Metric22 |
| Schneidbreite max. (CWX) | 6.4 mm | Metrisch/Inch | M |
Produkteigenschaften
Gruppenbezeichnung
GHGR/L
Produktbeschreibung
Klemmhalter für die Außenbearbeitung zum tiefen Einstechen, Stechdrehen und Abstechen
Bemerkung

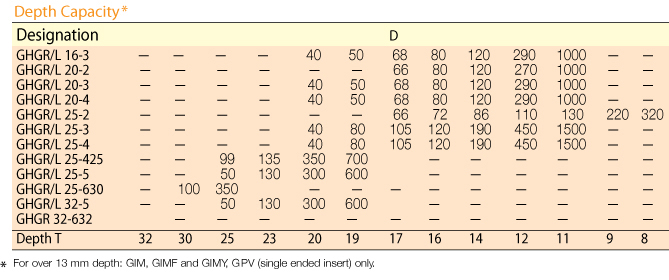

Bei Bearbeitungstiefen von mehr als 13 mm muss ein einschneidiger Schneideinsatz verwendet werden (GIM, GIMF, GIMY). Tmax für die Einstechtiefe hängt vom Bauteildurchmesser D ab. Zum Einstechen eines Bauteils mit einem größeren Durchmesser als Dmax, orientieren Sie sich bitte an der nächsten Tabelle. Beim Einsatz von TIP-Schneideinsätzen muss der Plattensitz dem Profil des Schneideinsatzes angepasst werden. User Guide siehe Seiten...
Versandinfos
Verpackungsgewicht
0.6370
